PLD系列拉袋式刮刀下部卸料离心机是我公司独立研制开发、具有完全自主知识产权的新产品。该机在保持了LGZ系列产品的固液分离、刮刀卸料等主要功能的基础上，增加了以拉袋方式清除残余滤饼层的功能，去除率可达99%以上。避免了不同批次间产品分离的交叉混批，同时解决了残余滤饼层对过滤速率的影响。主要应用于制药、食品、味精、化工等行业的固液分离工艺。

工作原理

　　待分离的物料经进料管加入高速旋转的离心机转鼓内，在离心场的作用下，物料经滤布实现过滤，液相经出液管排出，固相则被截留在转鼓内。当物料被加满时，停止进料，对滤饼进行洗涤，同时将洗涤液滤出。离心机继续旋转，对滤饼进行甩干。滤饼达到分离要求后，离心机降速，通过刮刀将滤饼刮下从底部排出机外。离心机再降速，气动拉袋装置上下往复运动，将残余滤饼抖落，实现滤饼的完全清除。

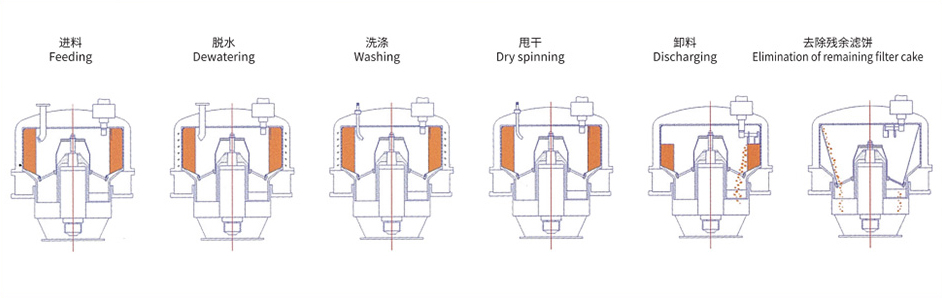

PLD离心机工作程序

PLD离心机主要特点

本机除兼备LGZ离心机的全部主要特点外，还具有下列特点:
1.拉袋式去除残余滤饼。通过气动拉袋装置的上下往复扯动，将刮刀卸料残余的滤饼全部清除，实现完全卸料和滤布再生。
2.可拆式转鼓拦液板设计，自锁可靠，滤布更换方便、容易。
3.外置式气缸+连杆驱动设计，工作可靠。
4.全封闭式出料斗设计，使物料与传动机件完全隔离。

PLD离心机主要配置说明

1.外形结构：大开盖、全开盖及平盖等多种结构形式
2.布料方式：斜盘布料器、侧向布料管、中间布料管、料位 检测装置
3.刮刀卸料：气动、液压、液相撇液装置
4.电机驱动：普通电机、变频电机、防爆电机
5.安全防护：氮气保护(防爆)系统、振动保护、温度保护、机电联锁、速度监测、过载保护
6.在线清洗：清洗球、喷淋管
7.洗涤方式：雾化喷咀洗涤、布料盘洗涤、脉冲式洗涤
8.氮气保护：自控装置、液封装置、气液分离器

1.刮刀油缸
2.机盖
3.外壳
4.转鼓
5.滤袋支撑套

6.轴承座
7.启盖油缸
8.电机
9.拉袋气缸
10.减震器

11.底板
12.人孔
13.撇液装置
14.防爆灯
15.清洗管

16.加料管
17.料位探测器
18.出水管

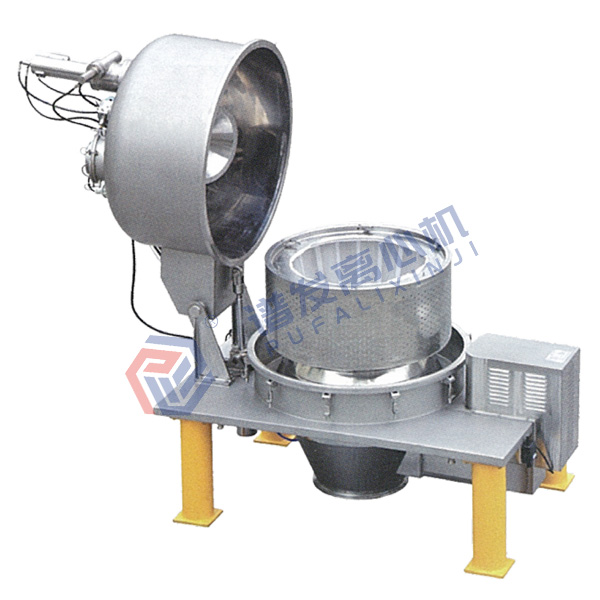

PLD拉袋更换作业快捷

1.翻盖打开(液压动作)
2.滤袋拦液口卡环拆下、拦液板固定销拆出、拦液板吊出
3.滤袋下卡环拆下、旧滤袋取出
4.新滤袋装入、滤袋下卡环张紧
5.拦液板装入、拦液板固定销装入、滤袋拦液口卡环张紧
6.翻盖关闭、锁紧
7.检查滤袋贴合状态、拉袋动作检查确认

◆提供拉袋更换作业指导书及作业视频，更换作业时间大约30min。

PLD系列离心机主要技术参数

项目	型号
	PLD 1000	PLD 1250	PLD 1400	PLD 1600	PLD 1800
转鼓直径(mm)	1000	1250	1400	1600	1800
转鼓容积(L)	180	400	600	800	1250
最大装料限量(kg)	230	500	700	1000	1500
转鼓转速(r/min)	1100	1000	950	850	800
分离因数	677	700	700	647	645
电机功率(kw)	15	22	30	37	55
外形尺寸(LxWxH)(mm)	2200*1500*2200	2400*1800*2550	2800*2100*2720	3000*2200*3000	3500*2500*3300
