工作原理

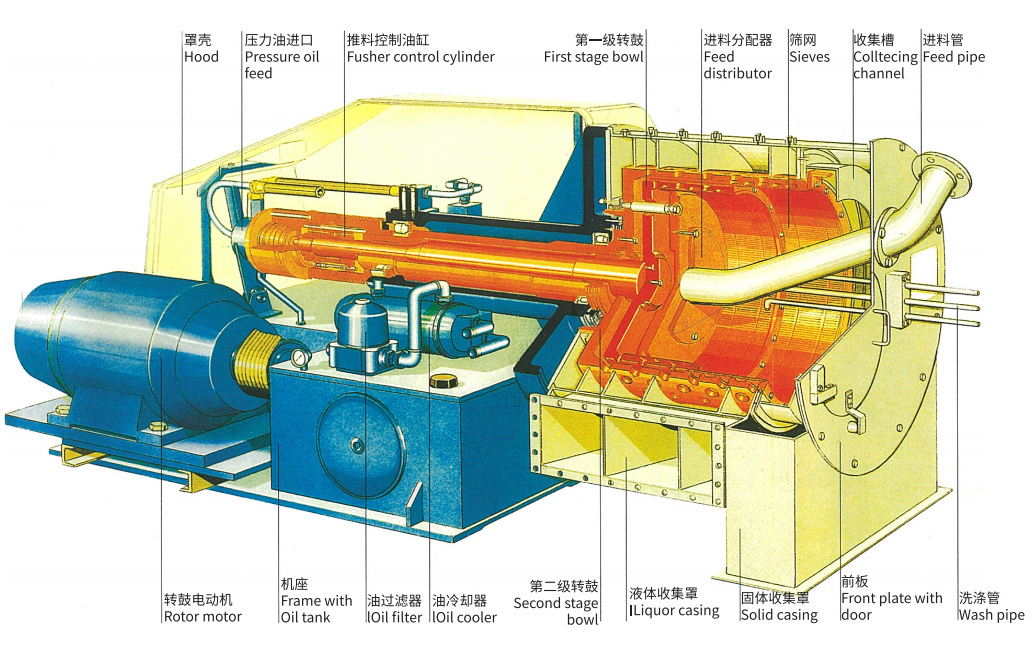

　　HR系列卧式双级活塞推料离心机主要由泵组合、推料机构、机座、轴承组合、转鼓、筛网、机壳及电控箱等零部件组成。推料机构、转鼓、筛网等零部件通过轴承组合支承在机座上。机座油池内装有油冷却器。泵组合亦由机座支承，其油泵伸入油池内，回转体通过三角胶带与主机皮带轮连接。电控箱系——单独系统，安装在与主机相适宜的位置。

　　主机全速运转后，悬浮液通过进料管进入装在外转鼓上的分配盘，在离心力的作用下，悬浮液均匀的分布在内转鼓的板网上，液相经板网网隙和转鼓过滤孔而泄出，而固相则被截留在板网上形成环状滤渣层。由于内转鼓的往复运动，将滤渣沿转鼓轴向向前推移，经外转鼓前的集料槽卸出。

主要用途与特点

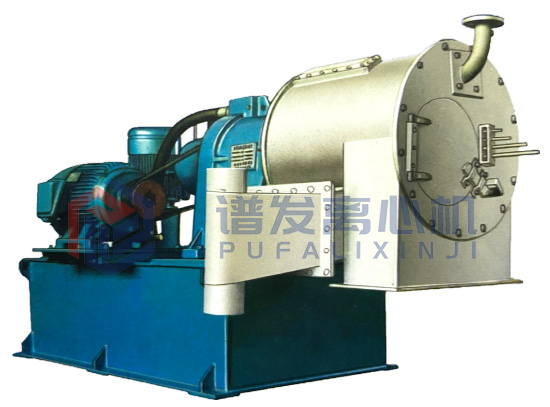

　　HR系列离心机为卧式双级活塞推料，连续操作的过滤式离心机。它在全速下完成所有的操作工序，如进料、分离、洗涤、干燥和卸料等。适用于含中颗粒的结晶状或短纤维状的浓悬浮液的分离(晶状物粒子尺寸0.1-10mm短纤维30mm以内)，广泛用于化工、化肥、制盐、制药、食品、轻工等工业部门。
　　HR系列离心机具有自动连续操作、连续排渣、生产能力高、对晶粒不易破碎、滤渣可洗涤等传统优点外，还具有高滤渣生产量、高固体回收率、低滤渣含湿量、低能量消耗等特点。并且该机与物料接触的零部件均采用不锈钢制造，因此耐蚀性能好。
　　应用物料范例:氯化钠、硫酸钠、重铬酸钠、硫酸铵、硼酸、醋酸纤维、硝化纤维、尿素、PVC、氯化钾、硫酸钾、碳酸钾、磷酸盐等。

HR系列离心机技术参数

项目	型号
	HR 400-N	HR 500-N	HR 630-N
转鼓内径	337/400	410/500	560/630
过滤区长度(mm)	160/160	180/180	240/240
转鼓转速(r/min)	1400-2300	1200-2000	1000-1800
分离因数	440-1180	400-1120	350-1140
推料行程(mm)	40	50	50
推料次数(min)	0-75	50-75	30-80
油泵流量(L/min)	92	500	220
主电机功率(Kw)	7.5-15	30-55	45-75
油泵电机功率(Kw)	3-5.5	18.5-30	22-37
生产能力(最佳条件下)(T/H)	2-2.5	12-18	28-34
机器重量(Kw)	2100	3670	3910
外形尺寸(LxWxH)(mm)	2460*1286*1030	3590*1430*1620	3820*1500*1330
