结构与工作原理

　　LWG系列卧式螺旋筛网离心机是在全速运转下，连续地对悬浮液进行进料，脱水、洗涤，卸料等各项工艺操作的机器。机器运行时，首先接通电源，主机启动并自动升速，当达到预定值时，进料阀打开，被分离物料(悬浮液)沿加料管连续进入，经螺旋轮小端壁上的若干进料孔分散到转鼓壁，在离心力的作用下，悬浮液中的液相通过滤网和转鼓壁上的孔被甩出，并经机壳的滤液出口排出机外，固相则截留在滤网上，形成薄薄的滤渣层。在离心力场中，由于滤渣有一个沿着转鼓母线指向大端的离心分力，再加螺旋叶转动时产生指向大端的推力，这两个力将滤渣不断地从转鼓小端被推向大端，滤渣在推移中不断地被螺旋叶翻动，从而大大强化了分离过程。被推出转鼓大端的滤渣经机壳排渣口排出机外，实现了固液分离。

　　LWG系列螺旋/筛网式离心机是卧式，连续工作，螺旋连续卸料的过滤式离心机。主要用于固相粒径为005-10mm范围内的液固二相悬浮液的分离子和脱水。应用于化工，食品，化纤，矿冶，制药和轻工等行业。

特点：
1.连续运转，螺旋卸料，生产能力大。
2.固相脱水率高，洗涤效果好，分离效率高。
3.结构紧凑，操作维修方便。

LWG系列螺旋/筛网离心机可特殊设计的旋转部件

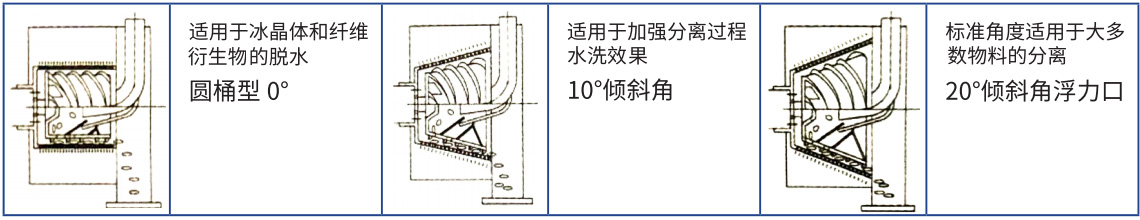

　　LWG系列螺旋/筛网离心机可以是圆桶形或圆锥形，具有不同角度的螺旋确定出料速度及滤饼在筛网上滞留时间，该角度由生产厂家根据工艺要求来确定。

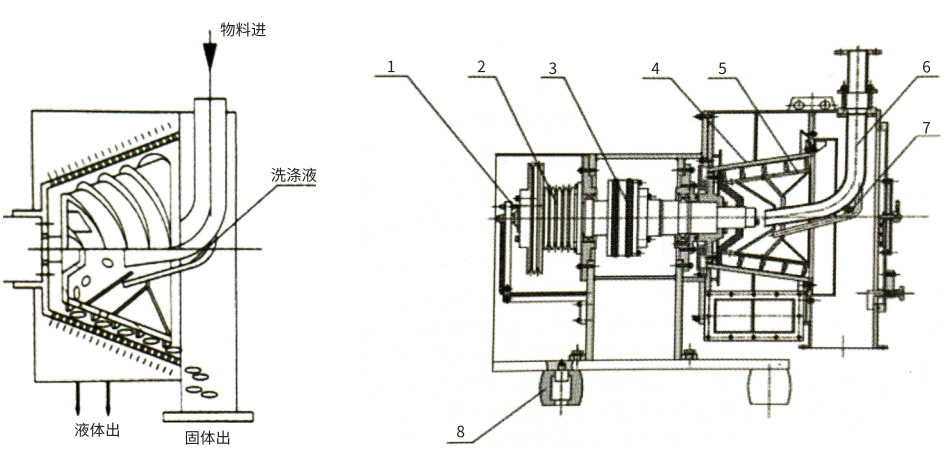

1/安全装置
2/皮带轮

3/差速器
4/转鼓

5/螺旋
6/进料管

7/清洗管
8/减震垫

LWG系列离心机技术参数

项目	型号
	LWG-250*190	LWG-350*300	LWG-450*320	LWG-530*380	LWG-630*465	LWG-800*500
转鼓直径(mm)	250	350	450	530	630	800
转鼓长度(mm)	190	300	320	380	465	500
最高转速(r/min)	3500	3000	2600	2000	1850	1500
最大分离因素(N)	1800	1762	1702	1185	1205	1008
转鼓与推料差速	18	24	22	23	24	24
主电机功率(KW)	5.5	15	22	30	37/45	75
外形尺寸(LxWxH)(mm)	1150*1100*800	1550*1450*1257	1550*1382*1323	1730*1920*1475	2120*2190*1660	2700*2100*1700
机器重量(kg)	700	1800	2250	3200	3800	6000
处理量(³m/h)	0.5-1.5	3-15	3-18	6-20	8-30	15-45
